200년전 조선에… 자동양수기 있었다

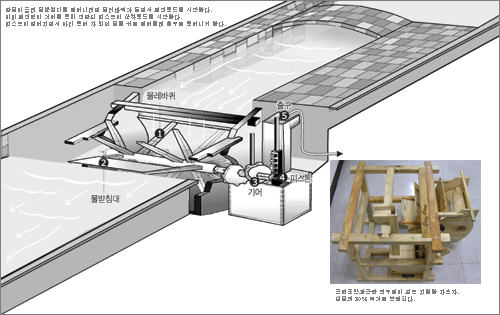

그런데 조선 시대에 또 하나의 뛰어난 자동장치가 설계됐다는 사실은 잘 알려져 있지 않다. 1810년 호남 실학자 규남 하백원(圭南 河百源· 1781∼1845)이 도면상에 제작한 자승차(自升車)다. 현대 개념으로 ‘자동 양수기’에 해당한다. 설계 목적은 가뭄 때 논과 밭에 물을 대 흉년을 막는 일. 비록 당시에 실물로 만들어지진 못했지만 설계도가 매우 정교해 학계에서는 ‘자격루 다음 가는’ 조선 시대 자동장치로 손꼽히고 있다. ○ 부품 크기 등 꼼꼼히…30% 크기로 재현 성공 23일 정동찬 국립중앙과학관 과학기술사연구실장은 “하백원의 설계도를 바탕으로 2년간 연구한 끝에 컴퓨터 시뮬레이션과 실물 형태로 양수기를 복원했다”고 밝혔다. 하백원의 후손들이 그동안 보관해오던 ‘자승차도해’(표지 포함 28쪽)를 공개하며 과학관에 복원을 의뢰한 결과였다. 이 연구성과는 국내 학술지 ‘전남사학’ 여름호에 게재됐다.  설계도는 앞면 밑면 등에서 본 100여 개 부품들에 대한 그림이었기 때문에 전체 윤곽은 물론 어떻게 작동하는지 알 수 없었다. 연구팀은 설계도에 따라 부품을 하나씩 제조해 나갔다. 길이, 두께, 구멍 크기 등이 당시 쓰이던 척도인 리(0.03cm) 단위까지 상세히 소개됐고 부품별 나무의 재료도 명시돼 있었다. 하지만 부품끼리 어떻게 연결되는지 알 수 없어 수많은 시행착오를 겪어야 했다. 연구여건상 이번에 만든 실물은 실제의 30% 크기로 가로 세로 60cm를 넘지 않았다. 그래서일까. 처음 봤을 때 그리 대단해 보이지 않는 느낌이었다. 하지만 정 실장은 “조선 시대의 농기구를 떠올리면 생각이 달라진다”고 말했다. 당시까지 주로 사용된 양수기는 답차(무자위)였다. 사람이 발로 밟아 돌리는 물레바퀴로 지금도 염전에서 바닷물을 대는 용도로 이용되고 있다. 하백원은 자연의 힘(강물)을 동력원으로 이용한 자동 양수기를 떠올렸다. 먼저 강물의 직선운동으로 물레바퀴를 돌려 회전운동으로 변환시킨다. 이 회전력으로 톱니 모양의 ‘기어’가 돌면서 기다란 피스톤 2개를 다시 직선(상하)운동으로 바꾼다. 피스톤이 아래로 떨어지면 물이 별도의 통로로 밀려 올라간다. 설계도에는 물살이 셀 경우 속도를 줄이는 ‘감속기어’도 제시돼 있다. ○ 자동차-수력발전소 원리 적용 정 실장은 “동력이 전달되는 과정을 보면 현대 자동차나 수력발전소의 핵심원리가 발견된다”고 말했다. 하지만 아직 과제는 남아 있다. 정 실장은 “실제 크기로 만들어 강물에서 직접 구동을 시켜 봐야 진정한 평가가 이뤄질 것”이라고 말했다. 무엇보다 강물의 속도나 피스톤의 무게, 그리고 퍼올려지는 물의 양 등에 관한 기계공학적 접근이 추가돼야 ‘실용성’이 증명된다. 그럼에도 사람의 힘이 필요 없이 자동으로 움직이는 양수기를 만들겠다는 발상은 흥미롭다. 사실 하백원은 자명종, 스스로 헤엄치는 거북인형, 술이 잔의 70%까지 차오르면 저절로 술이 새어 나간다는 계영배 등 독창적인 장치를 많이 설계했다고 전해지는 ‘신비의’ 인물이다. 하백원의 6대손 하성래(전 안양대 국문학과 교수) 씨는 “어린 시절 문집에서 다양한 설계도를 본 기억이 난다”면서 “자승차를 제외하고 다양한 자동장치 설계도가 6·25전쟁 때 모두 소실됐다”며 안타까워했다. 김훈기 동아사이언스기자 wolfkim@donga.com |
